| 苏州化工仪表有限公司生产的LZ系列金属转子流量计（又称金属管浮子流量计）曾获1993年度国家级新产品奖，国家重大技术装备一等成果奖，化工部国产化 优秀奖，是国内最早生产金属转子流量计的厂家之一。多年来，我公司的金属转子流量计以其性能优良、运行稳定可靠、优异的性价比，受到国防、化工、电力、冶 金、医药、环保、食品、水处理等行业用户的好评。 | |
| 一、产品概述 | |
|

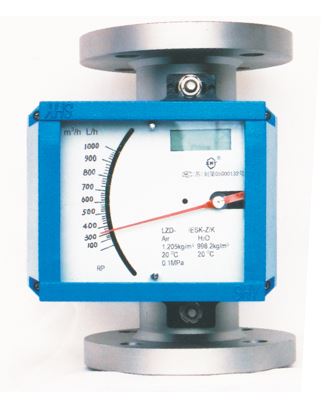

金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表，具有体积小、检测范围大、使用方便的特点。可用于检测各类液体、气体的流量，特别适用于低流速、小流量的介质流量的测量。 金属转子流量计由测量管、浮子和指示器组成。浮子在测量管中自由的上下移动，改变管道中的流通面积。随着流量大小的变化，浮子在测量管中的垂直位置也发生相应的变化，通过磁性的传递系统将浮子位置准确传递到指示器的刻度盘上，指示流量值的变化。 LZ系列金属转子流量计分就地指示型和智能远传型，具有指针显示瞬时流量，液晶显示瞬时、累计流量，标准4～20mA电流输出，上、下限报警，HART协议输出等多种功能，为不同的用户提供了广阔的选择空间。 |
|
| 二、主要特点 | |
|
●工作可靠，维护量少，使用寿命长 |
|
| 三、工作原理 | |
| 1、就地型。当被测介质自下而上 经过直立的圆柱形测量管时，带导向的浮子会向上浮动。在某一位置，当作用在浮子的浮力A、阻尼力W与浮子的重量G处于平衡状态，此时浮子位置代表当时的流 量，在浮子行程的每一个高度，都代表一个流量的瞬时值，并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，使指针转动指示其流量值大小。 | |
|
|
| 四、技术参数 | |
|
| 五、分类与命名 |
|
请到下载中心里下载 |
六.测量范围(金属转子流量计)
|
通径 (mm) |
流量范围 |
最大压力损失(kPa) |
精度 |
||||
|
水L/h |
空气m3/h |
||||||
|
普通型 |
防腐型 |
普通型 |
防腐型 |
水 |
气体 |
||
|
15 |
2.5~25 |
2.5~25 |
0.07~0.7 |
0.07~0.7 |
6.5 |
7.1 |
2.5 |
|
4.0~40 |
4.0~40 |
0.11~1.1 |
0.11~1.1 |
7.2 |
|||
|
6.3~63 |
6.3~63 |
0.18~1.8 |
18~1.8 |
6.6 |
7.3 |
||
|
10~100 |
10~100 |
0.28~2.8 |
0.28~2.8 |
7.5 |
|||
|
16~160 |
16~160 |
0.4~4.0 |
0.4~4.0 |
6.8 |
8.0 |
||
|
25~250 |
25~250 |
0.7~7.0 |
0.7~7.0 |
7.2 |
10.8 |
||
|
40~400 |
40~400 |
1.0~10 |
1.0~10 |
8.6 |
10.0 |
||
|
63~630 |
_______ |
1.6~16 |
______ |
11.1 |
14.0 |
||
|
25 |
100~1000 |
63~630 |
3.0~30 |
1.6~16 |
7.0 |
7.7 |
|
|
160~1600 |
100~1000 |
4.5~45 |
3.0~30 |
8.0 |
8.8 |
||
|
250~2500 |
160~1600 |
7.0~70 |
4.5~45 |
10.8 |
12.0 |
||
|
400~4000 |
250~2500 |
11~110 |
7.0~70 |
15.8 |
19.0 |
||
|
50 |
630~6300 |
400~4000 |
18~180 |
11~110 |
8.1 |
8.6 |
|
|
1000~10000 |
630~6300 |
25~250 |
18~180 |
11.0 |
10.4 |
||
|
1600~16000 |
1000~10000 |
40~400 |
25~250 |
17.0 |
15.5 |
||
|
80 |
2500~25000 |
1600~16000 |
60~600 |
40~400 |
8.1 |
8.0 |
|
|
4000~40000 |
2500~25000 |
100~1000 |
60~600 |
9.5 |
13.0 |
||
|
100 |
6300~63000 |
4000~40000 |
200~2000 |
100~1000 |
10.0 |
11.0 |
|
|
10000~100000 |
------ |
300~3000 |
----- |
||||
注1:可根据要求加工表中未列的测量范围的流量计
注2:特殊标定为1.5级
注3:特殊规格可定做
| 七、连接方式 | |
|
|
| 八、安装尺寸 | |
|
|
|
|
|
|
|
|
|
|
|
|
| 九、报警开关 | |
|
电远传信号技术参数与接线 预值报警开关传感器 B1、B2、B3、B4指示器可以安装1或2个预值报警开关传感器。 |
|
|
|
|
二线制开关需要连接WE77晶体管放大器或相当产品才能输出开关信号。 三线制开关需要10—30VDC的电压供电，通过内置信号放大器输出开关信号，与PLC直接应用。 |
|
| 十、电气接线图 | |
|
|
| 十一、磁过滤器尺寸表 | |
|
|
下一条：底进侧出型金属转子流量计
